1、夹具设计:机械夹具设计

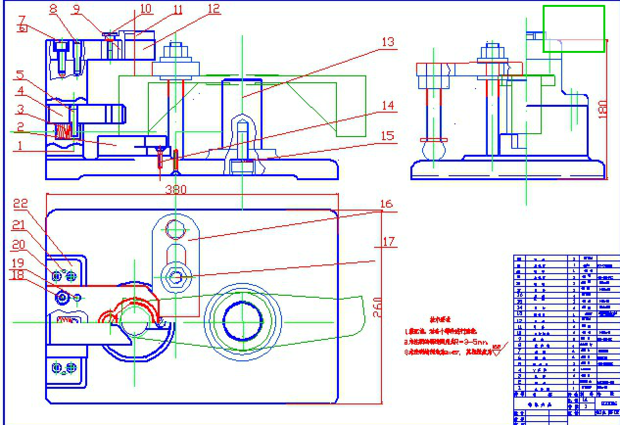

不能有整张图纸看看，这个看上去就一个压块上面是斜面，上面一个圆柱形往右推压块压紧工件。圆柱左移，压块在旋转轴下面那个弹簧的作用下松开。如果有全图就更好看清楚咯。

2、夹具设计:夹具设计过程详解？

夹具多种多样，设计过程都会有差异，但基本都是考虑

1）确定定位方案，选择定位元件，计算定位误差。

2）确定对刀或导向方式，选择对刀块或导向元件。

3）确定夹紧方案，选择夹紧机构。

4）确定夹具其他组成部分的结构形式，例如分度装置、夹具和机床的连接

方式等。 · · 关注微信公众号：挪车小黄码 · 官方免费领取：挪车码，车主双方虚拟号码，隐私保护，拒绝骚扰，违章查询，免费使用！--挪车电话 官网：https://www.nuoche.cc/ · ·

5）确定夹具体的形式和夹具的总体结构。

3、夹具设计:如何设计夹具

从图里可以看出,这玩意**重要的尺寸就是中间的孔```

可能是个法兰盘```

整体形状的加工可以一直使用车床,**比较麻烦的就是6个斜孔```

这些孔多半也就是透气或者减重用,因此根本不需要太过精密的夹具```

可以制作一个底座,上面有一个六角形的结构,然后通过分度头将其加工出一个15度斜角,然后制作个配合上面的六角形的,有个配合零件的孔的涨套的玩意,两个配合装在钻床上就能加工了,上面加个钻套以免移位```

测量可以通过计算和哪个孔的距离来测量```

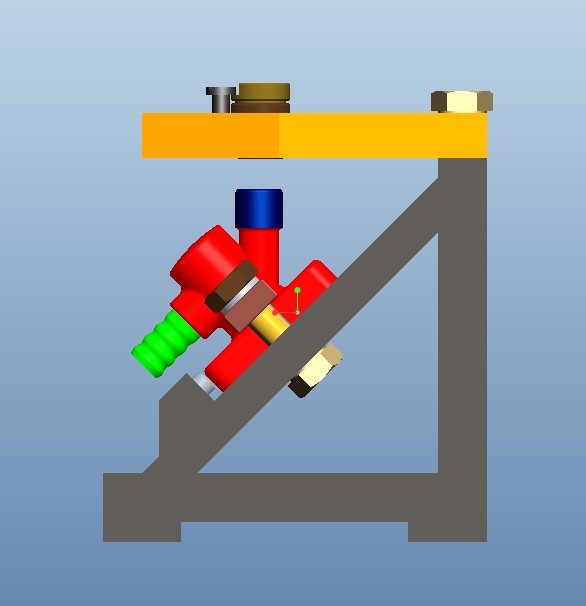

4、夹具设计:夹具设计

肋板右侧的上平面不能压吗？肋板上面半圆柱的上平面不能压吗，这夹具感觉不是很难呀；

不明白你所谓的“利用肋板上边的那个面，会破坏定位”是什么意思，定位是定位，夹紧是夹紧，怎么个破坏法？

5、夹具设计:深圳夹具设计

深圳市联盈机械科技提供夹具设计，治具设计，加工，机械设计，加工

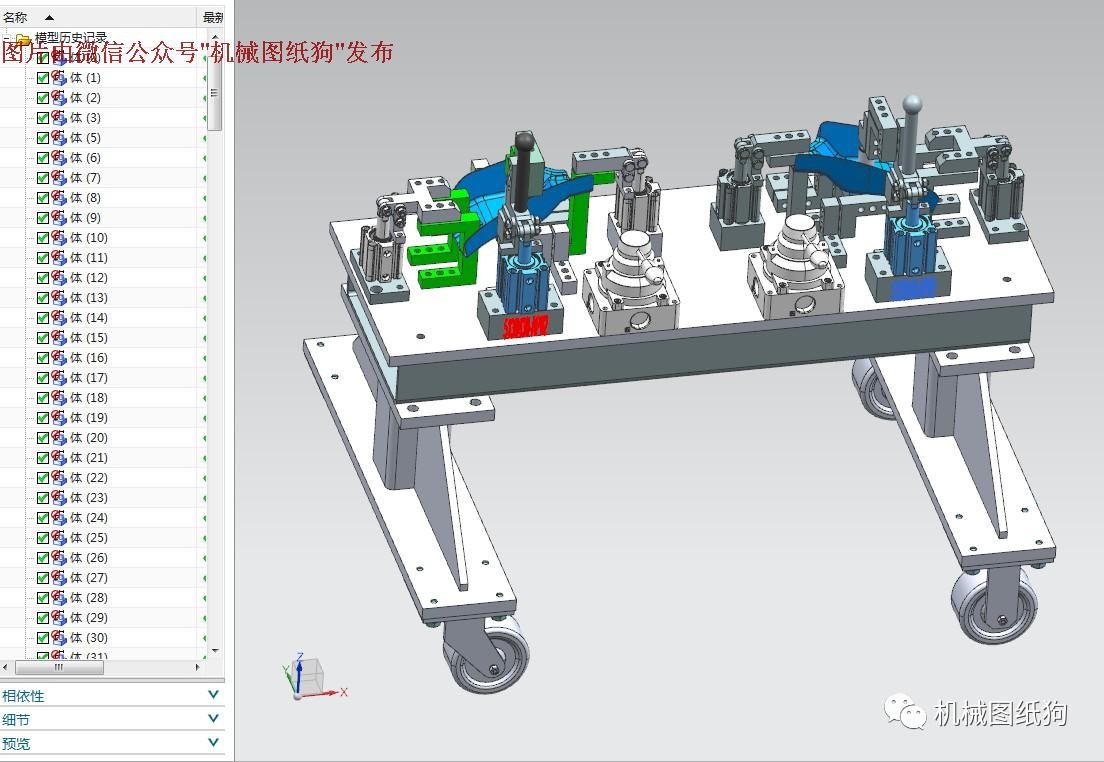

6、夹具设计:夹具设计的主要关键技术有哪些

要懂结构的设计，主要包括定位装置、夹紧装置等，还要知道加工工艺，基本焊接结构，钢材的选用，热处理要求，表面粗糙度要求等。设计时还需考虑装夹是否方便，操作是否有人性化等。

7、夹具设计:夹具设计工程师的工作内容：

根据生产工艺的需求，或根据研发部提供的技术资料，设计、制作夹具；

制定夹具材料的需求计划并负责夹具用料的管理；

领导夹具制作工人，及时完成夹具的制作、调整、维修；

跟踪夹具的制作进度，制作夹具的备件清单，完成相关的验收报告；

负责夹具维护规程的编制，负责夹具的优化，提高设备利用率；

协调新生产线夹具的装配调试，负责夹具的故障分析和故障排除；

对夹具的新结构、新材料、新工艺开展研究。
